| >結構材質 |

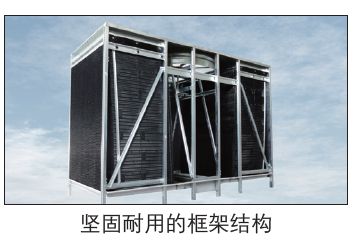

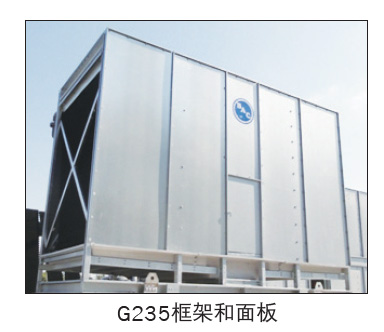

| BAC選用行業高規格的G235框架和面板,確保冷卻塔使用壽命更長 冷卻塔設備為框架結構,強度更高,設計抗震等級SDS 達1.3g,防風等級達到66psf。 在定期維護及水處理情況下,G235鍍鋅鋼框架結構和面板使用壽命長,滿足各類舒適性空調和工業應用的要求。 |
? |

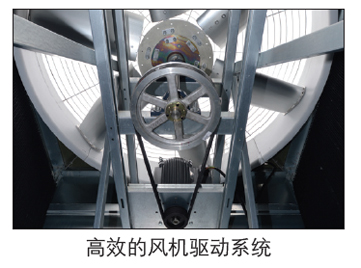

| 驅動系統 |
| 風扇驅動系統提供充足的空氣,并將熱量排放到大氣中。所有的BAC 驅動系統都使用準為冷卻塔濕熱環境設計的高效專用電機,其軸承長久自潤滑,可顯著降低電機的維護成本。BAC 皮帶驅動系統是目前冷卻塔行業中使用壽命長,且維護簡便的系統,其中包括皮帶調節螺桿,方便調節皮帶松緊度。相比齒輪驅動,皮帶驅動系統唯一需要做的日常維護僅是軸承潤滑,使停機時間短,保證系統安全。同時皮帶驅動系統也非常適合變頻應用,也不需要額外增加部件,減少初投資。 |
| >振動切斷開關(可選) |
| BAC 提供的機械式振動切斷開關可有效防止設備因系統過度振動而發生故障,并采用NEMA4 規格的箱殼提供可靠保護。 |
| >延伸潤滑油管(可選) |
帶有油嘴的延伸潤滑油管用于潤滑風機軸承,油嘴位于檢修門邊上的風室內。  |
| >大容量冷水盤 |
| 冷水盤在停機時可收集冷卻塔內及系統管路中的冷卻水,并為冷卻水泵提供所需壓頭。BAC傾斜式冷水盤,在設備運行期間,可有效消除“死水區”,抑制微生物生長。 |
? |
| >標配機械式水位控制組件 |
| 機械式補水閥需要在濕熱環境下持續運行。考慮到嚴苛的運行環境,補水閥運行原理必須簡單,而且運行壽命要長。所有BAC 冷卻塔設備標配高品質機械式水位控制件,運行可靠,維護簡便。 |
? |
| >側出水下沉式水箱(可選) |
| 低于冷卻塔基座的側出水下沉式水箱,方便現場安裝。該選項方便現場配管,減少安裝時間和成本。出水口采用ASME150平面法蘭連接口設計。 |

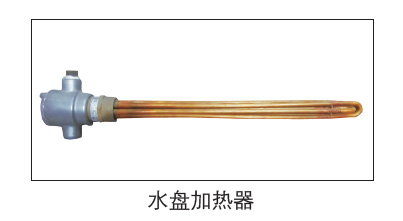

| >水盤加熱器(可選) |
| 當冷卻塔長時間暴露在低于冰點的環境溫度下閑置不用時,應該采取防凍措施,保護水盤。加熱器可以保證水溫在4.4℃(40℉),是一種經濟有效的保護方法。 |
? |

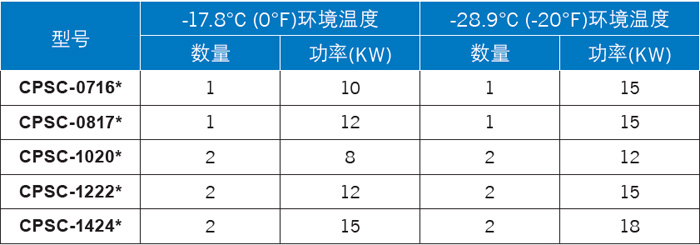

| >加熱器參數 |
? |
| >多連臺選項 |
| 多連臺排布時需采取特別措施,確保各臺設備冷水盤水位平衡。如果水位平衡措施不當,可能出現其中一臺設備冷卻水溢流,而另外一臺則還在不停補水的情況,造成水資源浪費。為避免發生這種狀況,BAC 提供以下兩種水位平衡方式。 |
| >連通方盒(可選) |
| 冷水盤連通方盒,適用于多連臺,可有效平衡各臺冷卻塔的運行水位。 |
? |
| >平衡管(可選) |
| 冷水盤平衡管可替換連通方盒,用于平衡多連臺運行水位。平衡管也可用于阻隔連臺設備,確保冬季運行或維護檢修時,系統仍能正常運行。 |
| >水分配系統 |
| Compass 系列冷卻塔使用低壓頭重力布水系統。大口徑不易堵塞的噴嘴,使水泵能耗遠低于壓力式布水系統。 |
| >填料 |

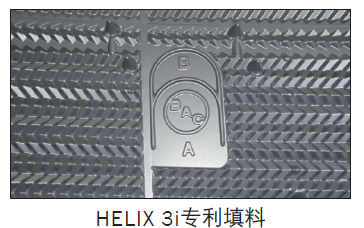

| BAC 專利的HELIX 3i 填料由PVC 制成,擋水器、進風百葉與填料一體,經優化設計后,可提供優良的熱力性能和節水效果。 |

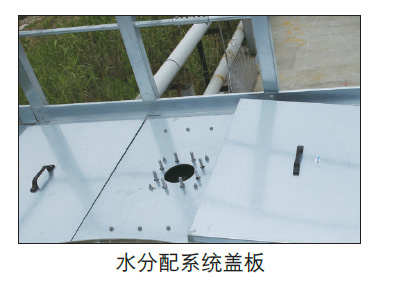

>水分配系統蓋板(可選)
|
| 可選配的水分配系統蓋板,防止雜物進入熱水盤內,保護系統可靠運行,也可有效減小噪音。 |
? |
|
>運輸及吊裝
|
| Compass 系列冷卻塔提供兩種出廠運輸方式,滿足客戶的各種需求。 |
>標準散件出廠
|
>寬大的檢修門和內部檢修走道,方便進入冷卻塔內進行各項維護工作
|
|
| >易于安裝 |
| 散件出廠適用于各類現場條件,運輸費用低,安裝簡便。散件出廠的所有材料以及組裝后的設備熱力性能與整裝出廠的設備完全一致。 |

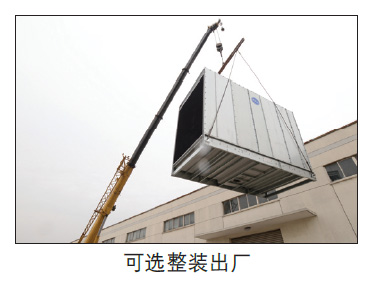

| >整裝運輸(可選) |
| BAC 設備可工廠組裝后運輸到現場,既可確保產品質量,又可減少現場安裝工作量。設備設計時,BAC就已考慮各項措施,減少吊裝所需要工具及時間。 |
| >吊裝指導 |
| 依照吊裝指導安裝設備,減少所需時間。多連臺安裝時尤為重要。 |
? |
| >靜音選項 |
| 目前,冷卻塔運行噪音問題受到越來越多的關注,成為項目中非常重要的設計指標。BAC擁有豐富的冷卻塔靜音運行選項,可根據用戶需求,提供經濟有效的冷卻塔靜音運行方案。 |

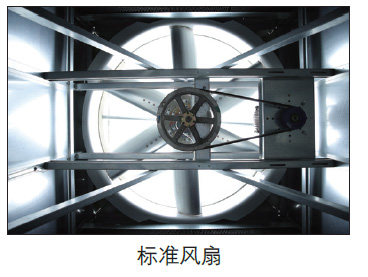

| >標準風扇 |
| 所有Compass系列冷卻塔標配的風扇都擁有優化的靜音運行等級,同時確保優良的熱力性能。 |
| >靜音風扇 |
| 靜音風扇選項降噪可達9分貝。大角度款葉片風扇降低了轉速,達到降噪效果。配有靜音風扇的BAC 冷卻塔設備擁有CTI熱力性能認證。 |
? |
| >進風選項 |
| 冷卻塔運行時,雜質會通過空氣夾帶進入冷卻水中。Compass 系列的多功能進風格柵選項,可在不影響空氣正常流動情況下,避免空氣夾帶雜質進入系統內,有利于減少維護工作,確保冷卻塔熱力性能。 |

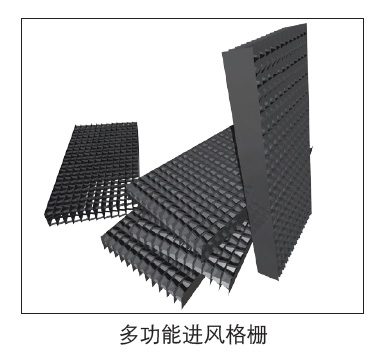

| 多功能進風格柵(可選) |
| 多功能進風格柵防止陽光直射冷水盤及填料,同時防止雜質進入冷卻塔內,抑制藻類生長及結垢等。多功能進風格柵由耐腐蝕及紫外線的PVC制成,該選項擁有CTI 認證,易于安裝、檢修和更換,減少維護成本并延長冷卻塔使用壽命。 |
? |
| >檢修選項 |
| BAC 冷卻塔可提供行業內豐富的檢修選項。BAC 蒸發冷卻設備通過優化設計,維護更加簡單,設備常年可靠運行。所有檢修選項都符合美國職業安全與衛生條例管理局(OSHA)的要求。 |
| >標配內部檢修走道 |
| 方便檢修人員進入機組內部對冷水盤、補水閥、填料和驅動系統進行維護。 |
? |
| >外部爬梯、鼠籠和安全護欄(可選) |
| 如果業主需要登上冷卻塔頂部,BAC提供的爬梯可以從底部延伸到頂部,另配有鼠籠和安全護欄,符合美國職業安全與衛生條例管理局(OSHA)標準。所有登高作業必須遵照政府的職業安全規范。 |

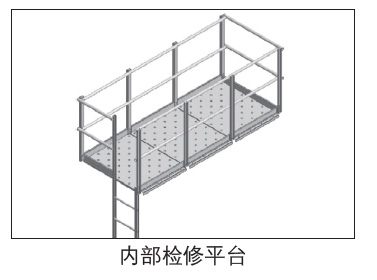

| >內部檢修平臺(可選) |
| 可選配的內部爬梯和上層帶護欄的檢修平臺,方便用戶進入機組內部維護電機和驅動系統等組件。 |
? |
|
|
|
|
