| >結構材質 | |||||||||||||||||||||||||||
| 選用結構材質時，需考慮多種因素，包括水質、氣候及環境、設備運行時間及日常維護、設備預期使用壽命以及預算等。BAC提供業內最齊全的材質選擇，可滿足各種應用條件及預算要求。 | |||||||||||||||||||||||||||
| >標準結構 | |||||||||||||||||||||||||||
| BAC選用行業最高規格、堅固及強耐腐蝕性的G235鍍鋅鋼材質。為確保冷卻塔使用壽命更長，G235鍍鋅鋼作為標配的框架結構件，應用于所有PT2系列冷卻塔產品中。在定期維護和水處理情況下，G235鍍鋅鋼框架結構和面板的使用壽命長，滿足各類舒適性空調和工業應用的要求。 | |||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||
| >多種不銹鋼結構材料可供選擇 | |||||||||||||||||||||||||||
| 不銹鋼焊接冷水盤 | |||||||||||||||||||||||||||
| 提供304/316不銹鋼冷水盤。冷水盤所有的面板和結構件都采用304/316不銹鋼材質。所有縫隙均采用焊接方式，防泄漏效果遠勝于螺栓連接，出廠前均接受防漏測試并提供五年防漏質保。 | |||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||
| >全塔304/316不銹鋼結構 | |||||||||||||||||||||||||||
| 全塔所有結構包括冷、熱水盤均采用304/316不銹鋼材質。所有縫隙均采用焊接方式，防泄漏效果遠勝于螺栓連接，出廠前均接受防漏測試并提供五年防漏質保。 | |||||||||||||||||||||||||||
| >抗風抗震升級結構 | |||||||||||||||||||||||||||

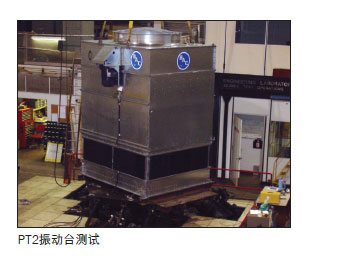

| 升級鋼面板及框架規格以適應更高風載和地震載荷。升級后的PT2可以抵抗地震等級SDS2.93g，風載130psf。所有升級款均通過獨立第三方振動臺測試，以保證每臺PT2的抗震等級的真實性，保證PT2在經歷真實地震災難后也能正常運行。 | |||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||
| >B85 | |||||||||||||||||||||||||||
| >驅動系統 | |||||||||||||||||||||||||||
| 風機驅動系統為冷卻塔提供充足的冷卻空氣，將熱量排放到大氣中。所有的BAC驅動系統都使用專為冷卻塔濕熱環境設計的高效電機，其自潤滑軸承，可顯著降低電機的維護成本。BAC皮帶驅動系統是目前冷卻塔行業內使用壽命長，且維護簡便的系統，其中包括皮帶調節螺桿，方便調節皮帶松緊。 | |||||||||||||||||||||||||||

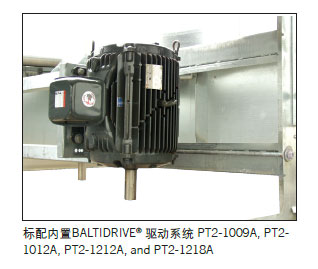

| >標配BALTIDRIVE?風機驅動系統 | |||||||||||||||||||||||||||
| （除PT2-0412A外）
BALTIDRIVE?風機驅動系統采用特殊防腐材質，結合先進技術，確保維護簡可靠運行。該驅動系統包括特別設計的背部一體多槽皮帶以及離軸中心線距離最短的兩個鋁合金皮帶輪，延長皮帶使用壽命。 BALTIDRIVE?風機驅動系統僅需定期檢查組件，調整皮帶松緊，十分便捷，相應的停機維護的時間也很短。 |
|||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||

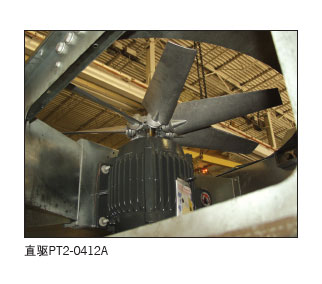

| >獨立直接驅動系統 | |||||||||||||||||||||||||||
| （PT2-0412A標配）
直驅雙電機系統，采用TEAO電機，工廠組裝，減少現場安裝的工作。其包括兩套獨立的風機及電機，便于冷量控制。在一些關鍵的應用中，兩套風機系統互為備用，系統更安全。直接驅動系統運動部件少，相應減少所需維護工作和摩擦損失。 |
|||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||
| >獨立風機運行（PT2-1218A可選） | |||||||||||||||||||||||||||
| 3.6M機組可選2套獨立風機系統。此選項包含兩套獨立運行的電機和驅動，冷量調節方便。此選項還可以提供一用一備，系統運行更加安全。 | |||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||

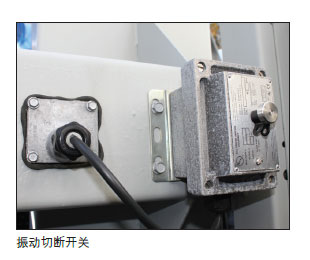

| >振動切斷開關 （可選） | |||||||||||||||||||||||||||
| 振動切斷開關可有效防止設備因系統過度振動而發生故障。BAC可提供機械式或電子式振動切斷開關，并采用NEMA4規格的箱殼提供可靠保護。如有需要，還可為以上兩種形式的開關提供額外的輔助接點外接報警裝置及遠程重啟。 | |||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||
| >延伸潤滑油管 | |||||||||||||||||||||||||||
| 帶有油嘴的延伸潤滑油管用于潤滑風機軸承，油嘴位于檢修門邊上的風室內。 | |||||||||||||||||||||||||||

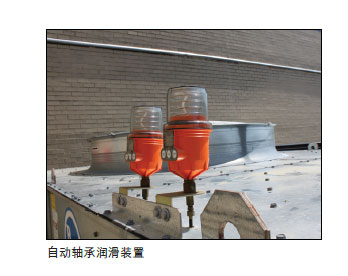

| >自動軸承潤滑裝置（可選) | |||||||||||||||||||||||||||
| 自動軸承潤滑裝置自帶BAC推薦潤滑油，適用于BAC所有軸承。該裝置能持續提供新潤滑油，無須定期維護軸承，降低軸承無油或過油運轉，軸承壽命也相應延長。須將該裝置放置在距軸承不超過9.2m的范圍內。一般儲油罐3個月至一年將耗盡（視具體軸承大小），此時只需輕松更換油罐即可。 | |||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||
| B87 | |||||||||||||||||||||||||||
| >冷水盤 | |||||||||||||||||||||||||||
| 冷水盤用于收集冷卻水，并為冷卻水泵提供所需壓頭。BAC專利的清潔冷水盤，在設備運行期間，可有效消除“死水區”，抑制微生物生長。 | |||||||||||||||||||||||||||
| >標配機械式水位控制組件 | |||||||||||||||||||||||||||
| 機械式補水閥需要在濕熱環境下持續運行。考慮到嚴苛的運行環境，補水閥運行原理必須簡單，而且運行壽命要長。所有BAC冷卻塔設備標配高品質機械式水位控制組件，運行可靠，維護簡便。對于遠置水槽的應用時，則不提供該組件。 | |||||||||||||||||||||||||||
| >電子式水位控制組件(可選) | |||||||||||||||||||||||||||
| BAC電子水位控制組件為探針型液位控制，擁有先進的精確傳導技術。密封式電子水位控制組件專門設計應用于濕熱的蒸發冷卻系統內，并配有顯示狀態的LED燈，包括顯示水和/或探針是否有污物。電子水位控制可替換標配的機械式水位控制，該組件包含一個緩慢閉合的電子閥，以便減少水錘現象。當需要更精確地水位控制或運行環境溫度低于零度時，建議使用電子水位控制組件。 | |||||||||||||||||||||||||||
| >側出水下沉水箱(可選) | |||||||||||||||||||||||||||
| 低于冷卻塔基座的側出水下沉水箱，方便現場安裝。該選項方便現場配管，減少安裝時間和成本。出水口采用ASME150平面法蘭連接口設計。 | |||||||||||||||||||||||||||
| >水盤加熱器 | |||||||||||||||||||||||||||
| 當冷卻塔長時間暴露在低于冰點的環境溫度下閑置不用時，應該采取防凍措施，保護水盤。工廠裝配的電子浸入式加熱器可以保證水盤內冷卻水溫度在4.4℃（40℉）,是一種簡便又經濟有效的保護方式。 | |||||||||||||||||||||||||||
| 加熱器參數 | |||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||
| 注：以上表格使用條件為380V/3相/50赫茲 | |||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||
| >冷水盤清洗配管(可選) | |||||||||||||||||||||||||||
| 冷水盤清洗配管能有效清潔冷卻塔水盤。這套完整的管路系統，包括噴嘴和可以連接到側邊的過濾裝置(由第三方提供) | |||||||||||||||||||||||||||
| >高低水位報警開關(可選) | |||||||||||||||||||||||||||
| 高低水位報警開關自動調節運行水位，提高設備運行可靠性，確保系統運行效率最高，且節約用水。 | |||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||
| >多連臺選項 | |||||||||||||||||||||||||||
| 多連臺排布時需采取特別措施，確保各臺設備冷水盤水位平衡。如果水位平衡措施不當，可能出現其中一臺設備冷卻水溢流，而另外一臺設備的水位還在下降，急需補水的情況，造成水資源浪費。為避免發生這種狀況，BAC提供以下兩種水位平衡方式。 | |||||||||||||||||||||||||||
| >連通方盒—多連臺設備標配 | |||||||||||||||||||||||||||
| 冷水盤連通方盒，標配于多連臺設備，可有效平衡各臺冷卻塔的冷水盤運行水位。 | |||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||
| >平衡管（可選） | |||||||||||||||||||||||||||
| 冷水盤平衡管可替換連通方盒，用于平衡多連臺運行水位。使用平衡管，允許設備單臺運行，冬季運行或者維護檢修期間都可正常使用。 | |||||||||||||||||||||||||||
| >水分配系統 | |||||||||||||||||||||||||||
| PT2的水分配系統十分便于檢修和維護。包括了獨有的BranchLokTM布水管移除裝置，BAC防堵卡扣式噴嘴易于拆卸和替換。外置管路清潔接口可方便地沖刷清洗布水管路。 | |||||||||||||||||||||||||||
| >標配側部進水 | |||||||||||||||||||||||||||
| PT2提供單個進水口和外置總管清洗接口。外置管路清洗接口易于維護，可幫助清理出補水管內的雜質。 | |||||||||||||||||||||||||||
| >BRANCHLOKTM管路移除系統 | |||||||||||||||||||||||||||
| BRANCHLOKTM管路移除系統，無需工具即可檢修和維護水分配系統。及時的維護保證了冷卻水流連續平穩，擴大冷卻塔處理能力。 | |||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||
| >填料 | |||||||||||||||||||||||||||
| 獨有的填料由PVC制成，經優化設計后可提供最高的熱力性能。PVC材質可有效防止老化、腐爛及微生物滋生。 | |||||||||||||||||||||||||||
| >標準填料 | |||||||||||||||||||||||||||
| 標配的填料適用于進水溫度為60℃（140℉）以下的工況。填料和擋水器由阻燃性PVC材料制成，火焰傳播速率為25級（依ASTM E84）。 | |||||||||||||||||||||||||||
| >耐高溫填料（可選） | |||||||||||||||||||||||||||
| 高溫工況時需選用耐高溫填料，其進水溫度最高可達65.5℃（150℉）。 | |||||||||||||||||||||||||||

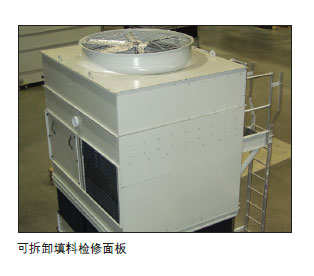

| >填料檢修面板（可選） | |||||||||||||||||||||||||||
| 移動式檢修面板方便接觸填料，進行檢修。 | |||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||
| >進風選項 | |||||||||||||||||||||||||||
| 冷卻塔運行時，雜質會通過設備的進風面進入冷卻水中。減少雜質進入系統內，有利于減少維護工作，確保冷卻塔熱力性能。 | |||||||||||||||||||||||||||
| >多功能進風格柵?（CIS） | |||||||||||||||||||||||||||
| 多功能進風格柵防止陽光直射冷水盤及填料，同時防止雜質進入冷卻塔內，顯著地抑制藻類生長及結垢等。多功能進風格柵由耐腐蝕及防紫外線的PVC制成，該選項擁有CTI認證，易于安裝、檢修和更換，減少維護成本并延長冷卻塔使用壽命。 | |||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||
| >運費及吊裝 | |||||||||||||||||||||||||||
| PT2冷卻塔設備標配整裝出廠，確保產品質量，并減少工地現場的安裝時間。每臺設備設計時都已考慮現場吊裝情況，可最大程度的減少吊裝工具和安裝時間。 | |||||||||||||||||||||||||||

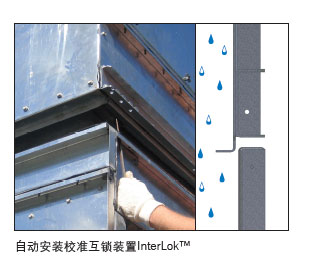

| >自動安裝校準互鎖裝置InterLokTM | |||||||||||||||||||||||||||
| INTERLOKTM系統幫助自動對準面板和水盤。面板和水盤的準確對齊降低了漏水的風險。同時，聯接位置在塔內也大大減少了外部漏水的可能性。PT2的上下層聯接無需密封膠，大大節省了吊裝時間。 | |||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||
| >標準整裝運輸 | |||||||||||||||||||||||||||
| BAC設備可工廠組裝后運輸到現場，既可確保產品質量，又可減少現場安裝工作量。設備設計時，BAC就已考慮各項措施，減少安裝所需工具和安裝時間。 | |||||||||||||||||||||||||||
| >散件運輸(可選) | |||||||||||||||||||||||||||
| 由于現場條件受限，需要散件運輸安裝，比如受限于電梯、走道，或者吊裝方式受到設備重量的限制，或者整機的運輸費用太貴。散件出廠的所有材料以及組裝后的設備熱力性能與整裝出廠的設備完全一致。304/316不銹鋼焊接冷水盤需預安裝出廠。 | |||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||
| >集裝箱型號 | |||||||||||||||||||||||||||
| 整裝PT2-0412A和PT2-0709A可模塊化放入標準的海運集裝箱。保證產品質量的同時，也節省海運費用。 | |||||||||||||||||||||||||||
| >靜音運行選項 | |||||||||||||||||||||||||||
| 目前，冷卻塔運行噪音問題受到越來越多的關注，成為項目中非常重要的設計指標。BAC擁有業界最多的冷卻塔靜音運行選項，可根據用戶需求，提供最經濟有效的冷卻塔靜音運行方案。 | |||||||||||||||||||||||||||
| >標準風扇 | |||||||||||||||||||||||||||
| 所有PT2系列冷卻塔標配的風扇都擁有最優化的靜音運行等級，同時確保最佳的熱力性能。 | |||||||||||||||||||||||||||
| >靜音風扇（可選） | |||||||||||||||||||||||||||
| 靜音風扇選項降噪可達8分貝。通過加寬風扇葉面、增大風扇角度來降低轉速，達到降噪效果。配有靜音風扇的BAC冷卻塔設備擁有CTI熱力性能認證。 | |||||||||||||||||||||||||||

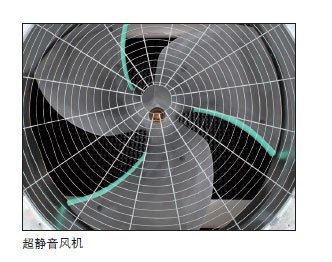

| >超靜音風扇（可選） | |||||||||||||||||||||||||||
| 對噪音有極嚴格要求的應用場合，BAC推薦超靜音風扇，降噪可達15分貝。抗腐蝕FRP 一體式風扇，無需調節扇葉角，維護工作少。超靜音風機的冷卻塔性能滿足CTI STD-201標準。 | |||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||

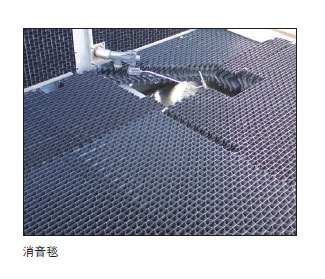

| >消音毯 | |||||||||||||||||||||||||||
| 消音毯可降低引風逆流塔的落水聲。配合使用BAC的靜音風機或超靜音風機，冷卻塔本身的落水聲可忽略不計。 | |||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||
| B93 | |||||||||||||||||||||||||||
| >檢修選項 | |||||||||||||||||||||||||||
| BAC冷卻塔可提供行業內最多的檢修選項。BAC蒸發冷卻設備通過優化設計，維護更加簡便，設備長年可靠運行。所有BAC檢修平臺及爬梯選項都符合美國職業安全與衛生條例管理局（OSHA）的要求。 | |||||||||||||||||||||||||||

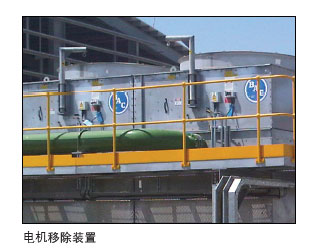

| >電機移除裝置（可選） | |||||||||||||||||||||||||||
| 所有的電機移除裝置均包括吊架臂來幫助替換電機。 | |||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||
| >模塊化外部維護平臺和爬梯組件（可選） | |||||||||||||||||||||||||||
| 每個模塊化外部平臺都是工廠預組裝的，以保證組件現場質量。平臺可實現工地吊裝，現場無需太多的緊固件，可節約吊裝外部維修平臺的吊裝時間。 | |||||||||||||||||||||||||||
| >檢修門平臺和爬梯組件（可選） | |||||||||||||||||||||||||||
| 檢修門平臺可幫助維護人員安全的進入設備，也可以作為暫時放置工具的工作平臺。 | |||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||

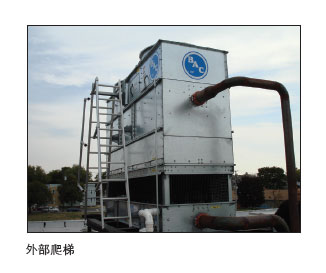

| >外部爬梯（可選） | |||||||||||||||||||||||||||
| 從設備底部至檢修門傾角75?的外部爬梯，適用于外部空間受限的項目。所有的設計均符合OSHA的要求。 | |||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||
